YK8100（系列）串联谐振耐压试验装置

关键词继电保护设备，高压耐压试验设备，电力测试及计量设备，安全工器具及油测试设备，蓄电池及接地检测设备，其他仪表及附件

产品描述

咨询热线：136-0525-4582
0514-88778105

在线咨询

详细说明

主要特点
■ 变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振耐压试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联动力电缆、互感器、套管等交接试验和预防性试验。

技术参数
■ 环境温度：-10℃~45℃
■ 工作温度：≤90%
■ 海拔：≤2000M
■ 电源输入：380±10%、三相或220V±10% 单相（10KW以下），50Hz
■ 额定输出容量：0~5000KVA
■ 谐振电压：0~1000KV
■ 频率调节范围：30~300Hz
■ 系统测量精度：0.5级
■ 频率调节分辨率：0.01Hz
■ 不稳定度：≤0.05%
■ 输出波形：正弦波
■ 波形畸变率：≤0.05%
■ 噪声：≤60db
■ 电抗器Q值：30~120

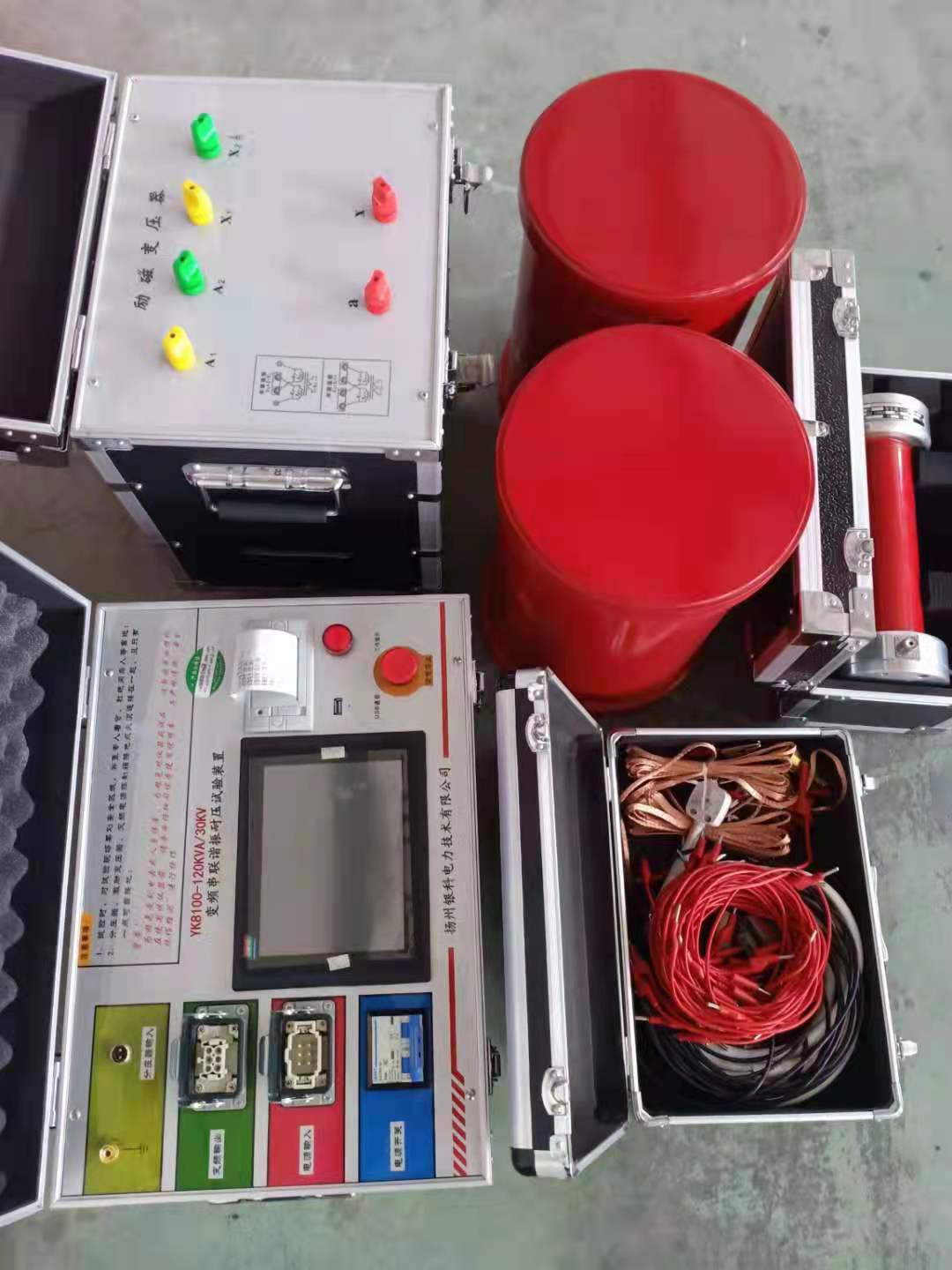

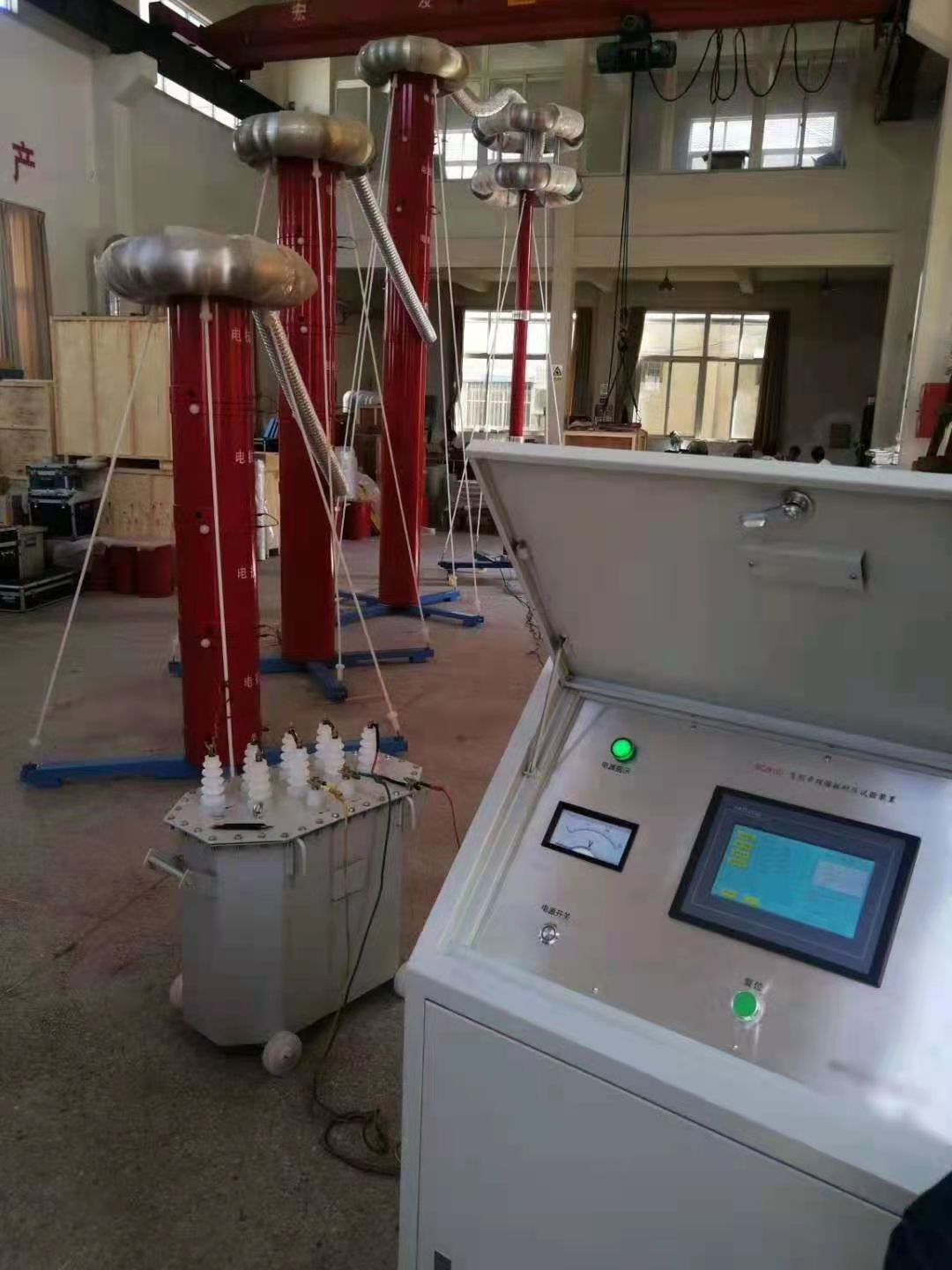

整套装置的组成
整套装置由变频电源、励磁变压器、电抗器、电容器、分压器等组成。
